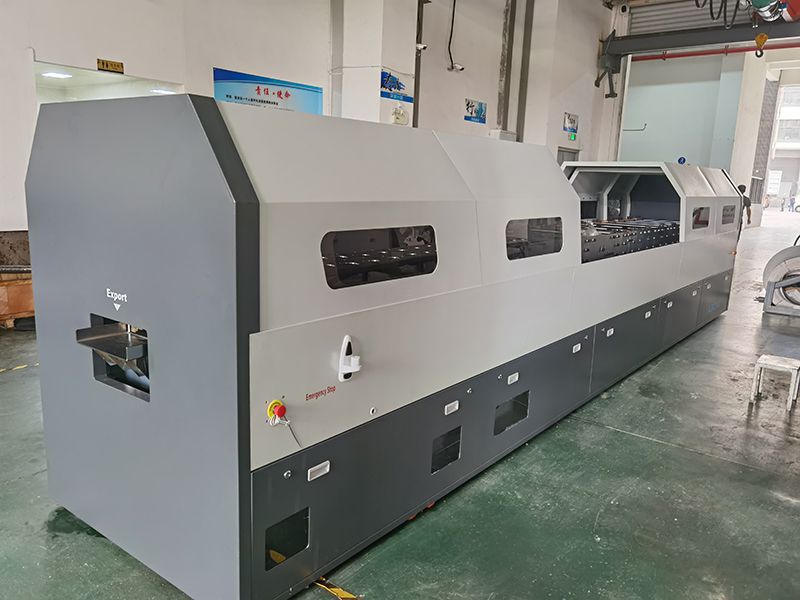

Станок для производства профилей ЛСТК, XHH-C310
Профилегибочный станок для производства стальных каркасов

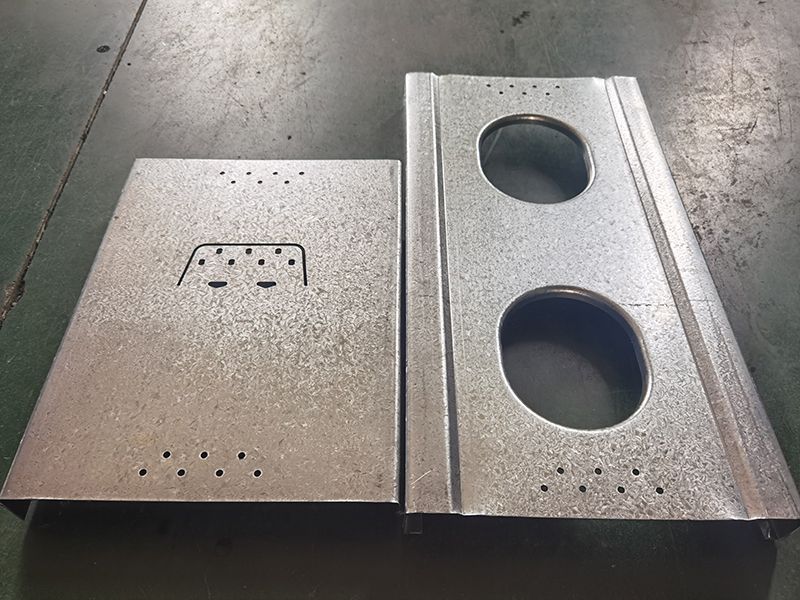

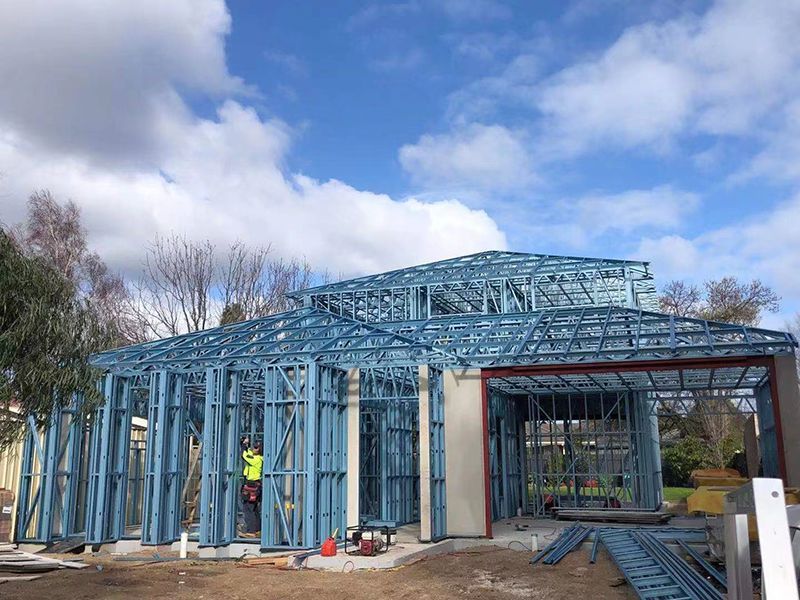

Станок для изготовления легких стальных каркасов XHH-C 305/310 используется для холодной штамповки из стали балок перекрытия и стальных ферм для жилых и легких коммерческих зданий. Он способен производить профили шириной 305/310 мм, что позволяет увеличить грузоподъемность конструкций на 10% по сравнению с профилями шириной 89 мм и значительно сэкономить сталь. Производительность станка составляет 1.8 т/ч.
Модель | C305/310 |
Габариты | 7600*1500*1700 мм |
Главный серводвигатель | 22 кВт |
Гидравлический двигатель | 11 кВт |
Этапы формования | 12 этапов |
Скорость формования | 15 тонн/8 часов |
Напряжение | 380В/50Гц/3 фазы |

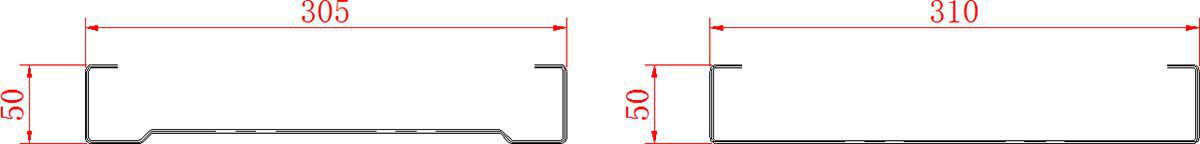

Эффективная ширина | 305 мм, 310 мм |
Ширина материала | 425 мм |
Высота фланца | 50 мм |
Кромка | 12 мм |
Толщина материала | G300-G450: 0.95-2.5 мм G550: 0.95-2.0 мм |
Допуск при резке и штамповке | ±1 мм |
Допуск при формовании | ±1 мм |
Система управления | Компьютерная система управления IPC |
Программное обеспечение для проектирования | Программное обеспечение Vertex |
Ролики | Изготовлены из стали SKD-11 с термообработкой, поверхность роликов покрыта твердым хромом |
Материал вала | SKD-11 |
Материал инструмента для пробивки отверстий | SKD-11 |
Материал резака | SKD-11 |
-
-

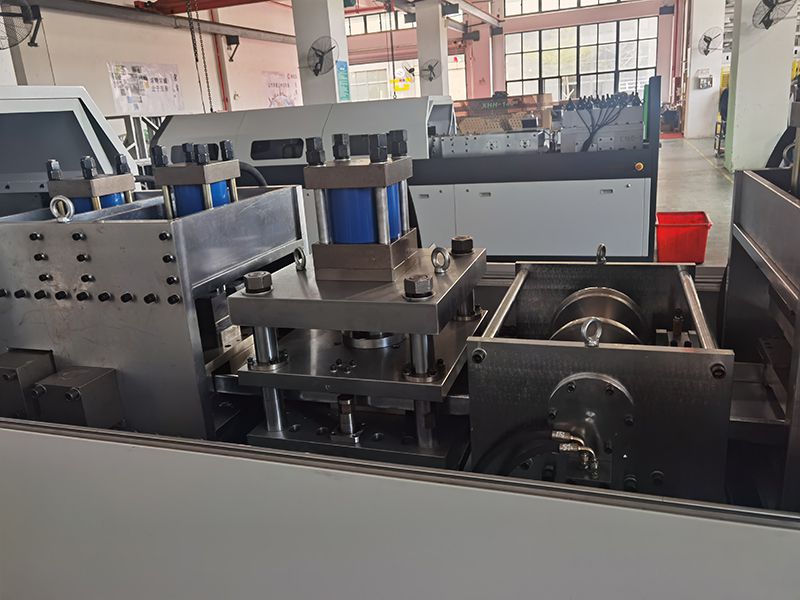

Пресс-форма для постпробивки отверстий
Станок XHH LGS оснащен функцией постштамповки и резки, что обеспечивает более высокую точность определения положения и размеров продукта.
-
-
Меньший расход материала

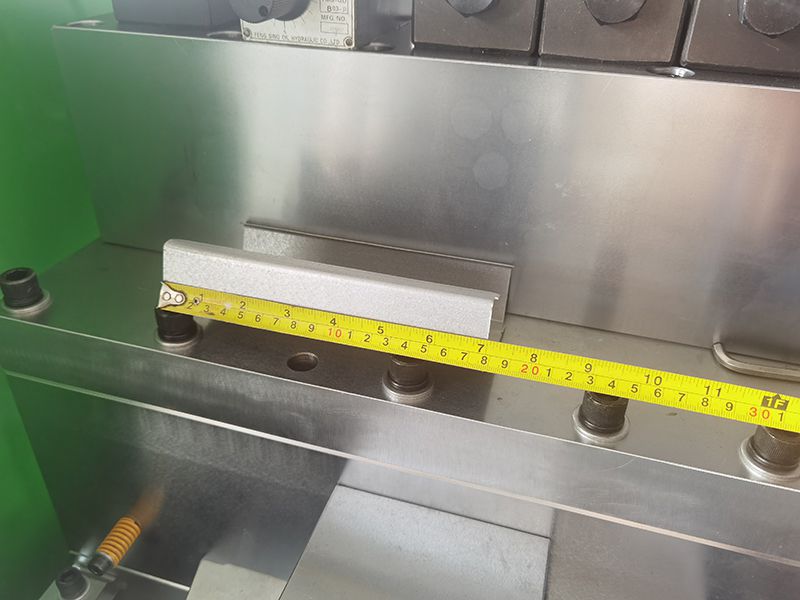

Небольшое расстояние между инструментом для штамповки и инструментом для резки позволяет ограничить длину отходов исходного материала на 0.02 м, а длину отходов конечного материала - на 1 метр.
-
-
Экономия затрат
Длина каждого отхода при запуске машины XHH для постштамповки и резки составляет порядка 1 м; большинство же аналогичных станков на рынке предназначены для предштамповки и пострезки и имеют отходы материала около 8 м при каждом запуске.
Ввод в эксплуатацию/Замена стального рулона 8.11-12.13 кг 5 стальных рулонов в день 40.55-60.65 кг Экономия материала в год 12.17-18.2 тонн
- Основной станок
- 5-и тонный гидравлическый размотчик
- Система серводвигателей
- Компьютерная система управления IPC (ноутбук Lenovo)
- Производственное программное обеспечение (1 комплект)
- Программное обеспечение для проектирования Vertex, пожизненная лицензия

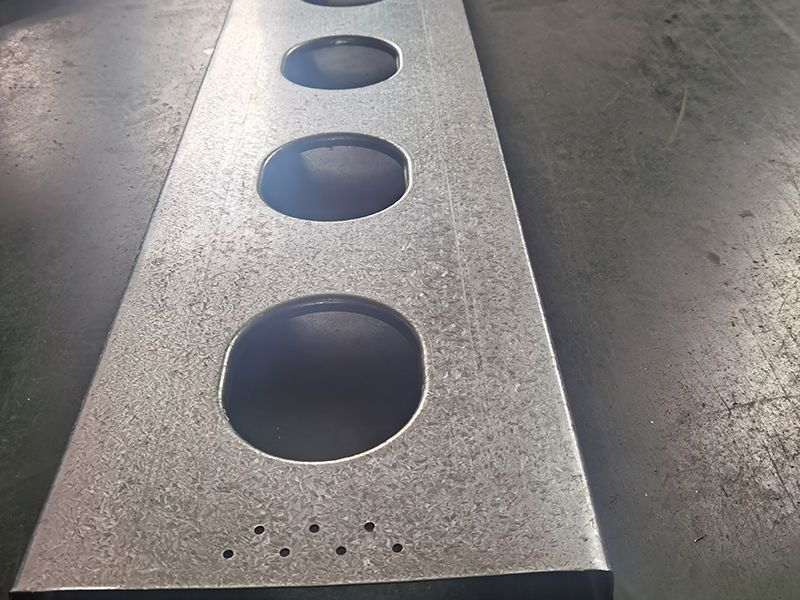

- Гидравлическое автоматическое устройство для пробивки отверстий (Создание насечки на полотне/кромке, обжимка, создание сервисного отверстия, фаски, углубления, отверстия для болта)
- Гидравлическое устройство для пострезки (материал: SKD-11)
- Автоматическое печатающее устройство
- Стол для выдачи готового продукта (4 м)
