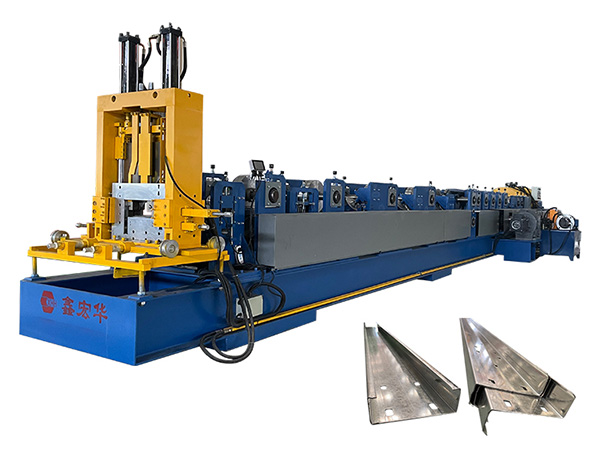

Прокатный станок для производства C/Z профиля, C100-300/Z120-300
Наш фирменный прокатный станок может быстро переключиться с производства C-образного профиля на Z-образный всего за 30 минут и способен производить профили размером от 100 до 300 мм. Регулировка размеров профилей занимает лишь 5 минут. Кроме того, наша профилегибочная машина может быть оснащена инструментом для точной пробивки отверстий, создавая надежные крепления для различных крепежных элементов при монтаже.
Модель профиля | Сечение | Толщина | ||
Стенка | Фланец | Кромка | ||

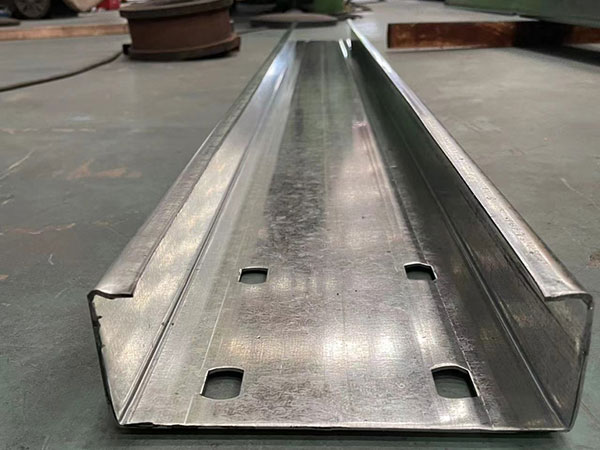

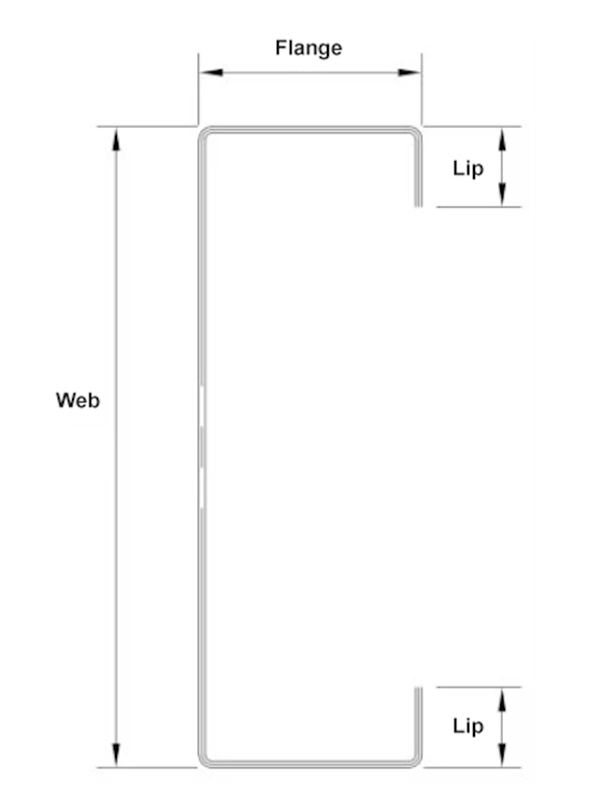

C100-300 | 100-300 мм | 40-100 мм | 10-20 мм | 1.2-3.0 мм |

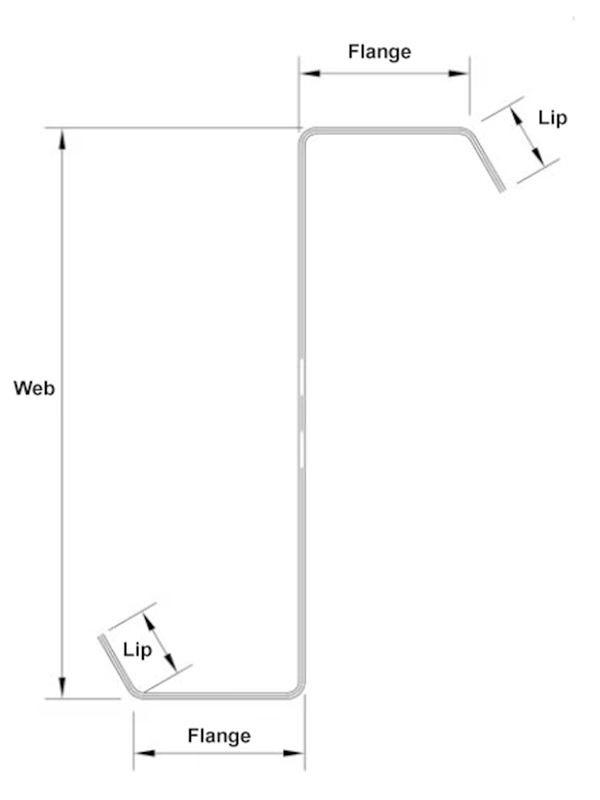

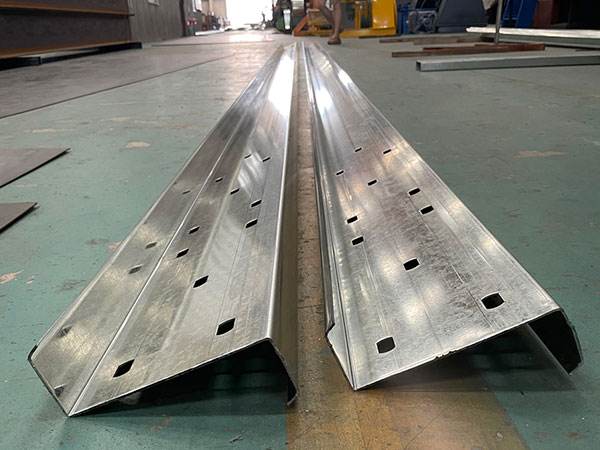

Z120-300 | 120-300 мм | 40-100 мм | 10-20 мм | 1.2-3.0 мм |
Модель | C100-300/Z120-300 |
Габариты | 11000*1800*1500 мм |
Вес станка | 11 тонн |
Размер С-образного профиля | 100-300 мм |
Размер Z-образного профиля | 120-300 мм |
Толщина материала | 1.2-3.0 мм |
Мощность главного серводвигателя | 30 кВт |
Этапы формования | 23 этапа |
Скорость формования | 0-30 м/мин |
Мощность гидравлического двигателя | 7.5 кВт |
Материал рамы станка | Двутавровая балка толщиной 30 мм |
-
-

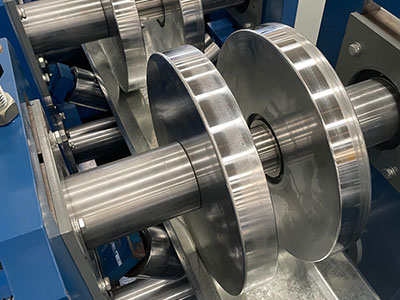

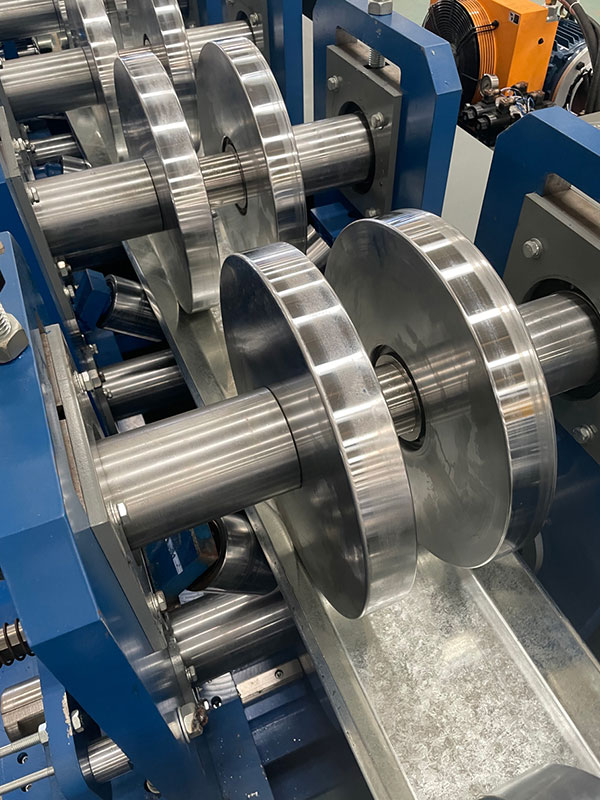

Инструмент для профилирования
- Этапы формирования: 23 этапа
- Скорость формования: 30 м/мин (без пробивки и резки)
- Мощность главного серводвигателя: 30 кВт
- Материал ролика: Gcr15/Cr 12, обработка с ЧПУ и термообработка, поверхность покрыта твердым хромом.
- Материал вала: 40Cr, диаметр вала 90 мм
- Рама станка: двутавровая балка 400# и сталь формата A3 толщиной 30 мм
-
-
Гидравлическая система предварительной штамповки и резки
- Материал лезвия: Cr12MoV
- Обработка поверхности: полуобработка с ЧПУ
- Вакуумная обработка до 58-60HRC, чистовая обработка с ЧПУ
-
-

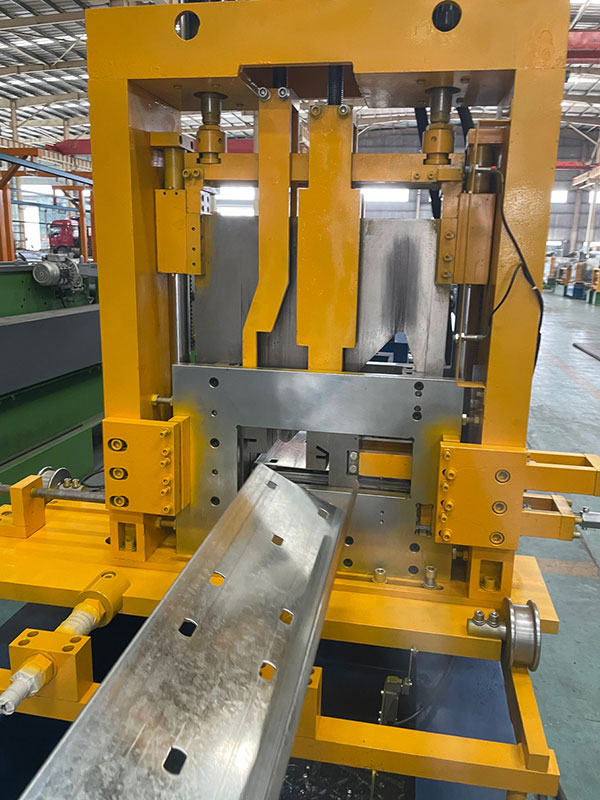

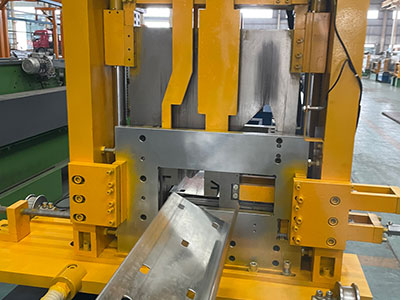

Гидравлический инструмент для пострезки
- Метод резки: резка по нескольким размерам
- Материал лезвия: Cr12MoV
- Обработка поверхности: полуобработка с ЧПУ
- Вакуумная обработка до 58-60HRC, чистовая обработка с ЧПУ
- Размотчик стальной полосы

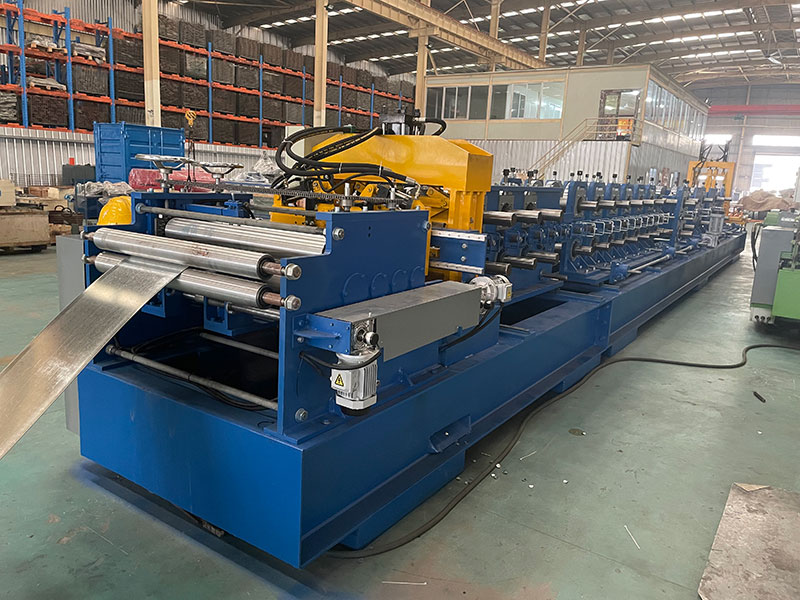

- Профилегибочный станок
- Гидравлическое устройство для надрезки
- Гидравлическое устройство для предварительной пробивки отверстий
- Гидравлическое устройство для последующей резки

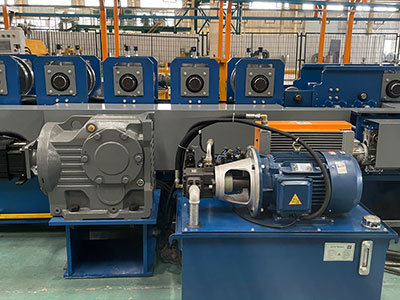

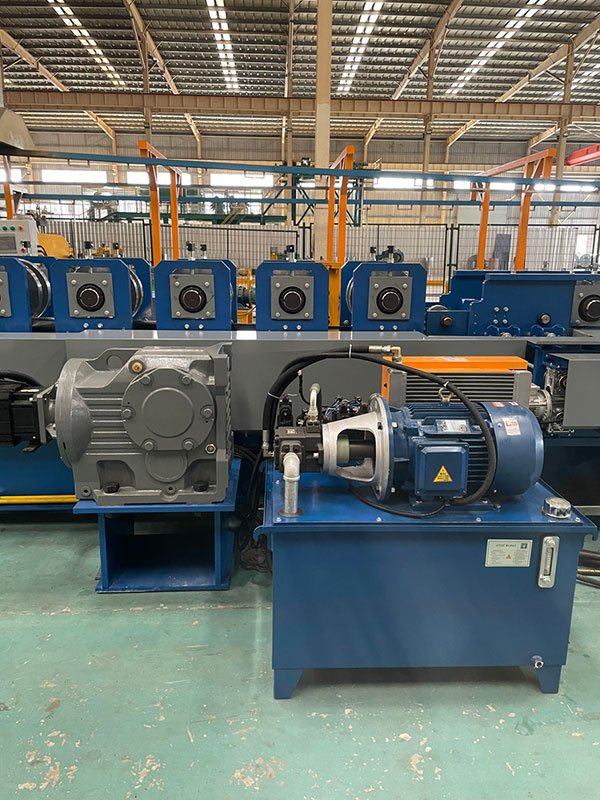

- Гидравлическая система (Yuken)

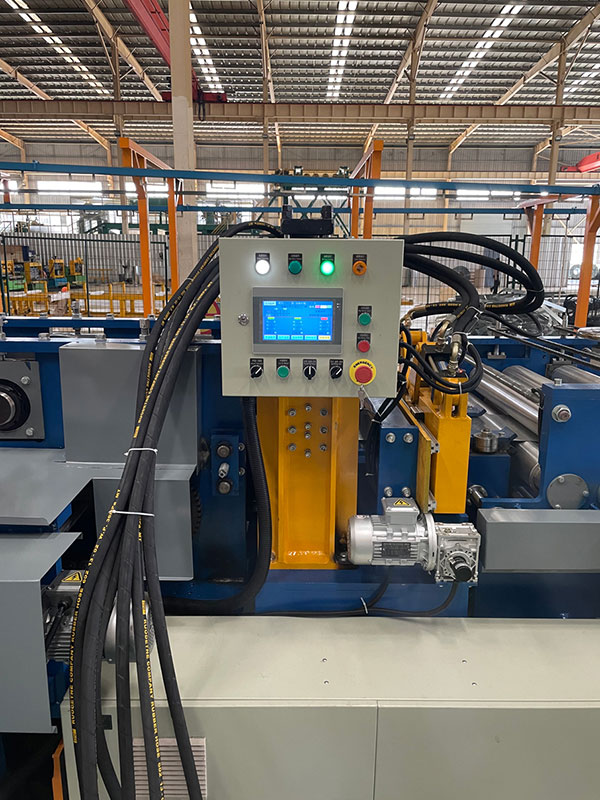

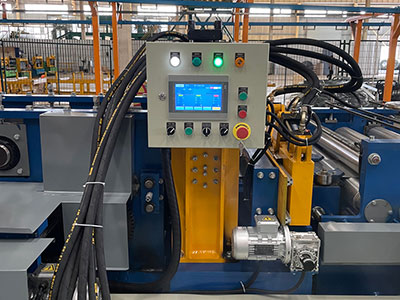

- Система управления с ПЛК (бренд Delta)
- Стол для выдачи готового продукта
