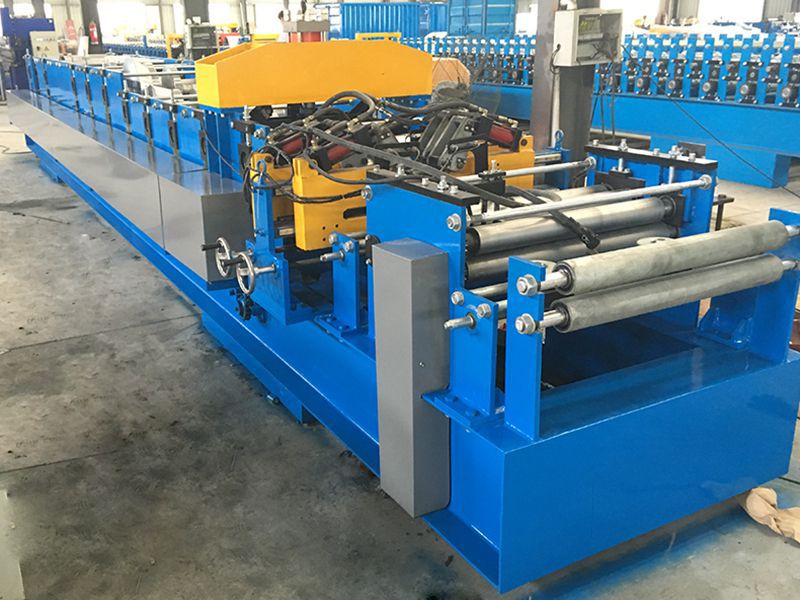

Автоматический станок для производства Z профиля, Z100-300
Полноавтоматическая профилегибочная машина для производства Z профиля Z100-300 специально разработана для автоматического профилирования Z-образных профилей. Конструкция машины позволяет гибко регулировать ширину профиля от 100 до 300 мм в течение 1 минуты. Также, наш станок может раскатывать материалы толщиной 1.2-3.0 мм и имеет три уровня скорости: 8 м/мин, 16 м/мин и 25 м/мин.
- Изготавливайте профили разного размера без замены роликов или прокладок
- Система надрезки без замены резака для различных размеров
- Дополнительно можно проделать отверстие в любом положении полотна и фланца профиля
Модель | Z100-300 |
Габариты | 7800*1700*1600 мм |
Мощность гидравлического двигателя | 22 кВт |
Мощность двигателя для регулировки пробивки отверстий | 0.18кВт*2 |
Этапы формования | 13 этапов + 3 этапа для изменения формы |
Скорость формования | 8 м/мин, 16 м/мин, 25 м/мин |
Напряжение | 380В/50Гц/3 фазы |
Эффективная ширина | 100-300 мм |
Высота кровли | 40-100 мм |
Толщина материала | 1.2-3.0 мм |
Система управления | Управление с помощью ПЛК |
Ролики | Сталь Gcr15 с термообработкой, поверхность роликов покрыта твердым хромом |
Материал вала | Сталь 40Cr |
Материал инструмента для пробивки отверстий | Cr12Mov |
Материал резака | Cr12Mov |
-
-

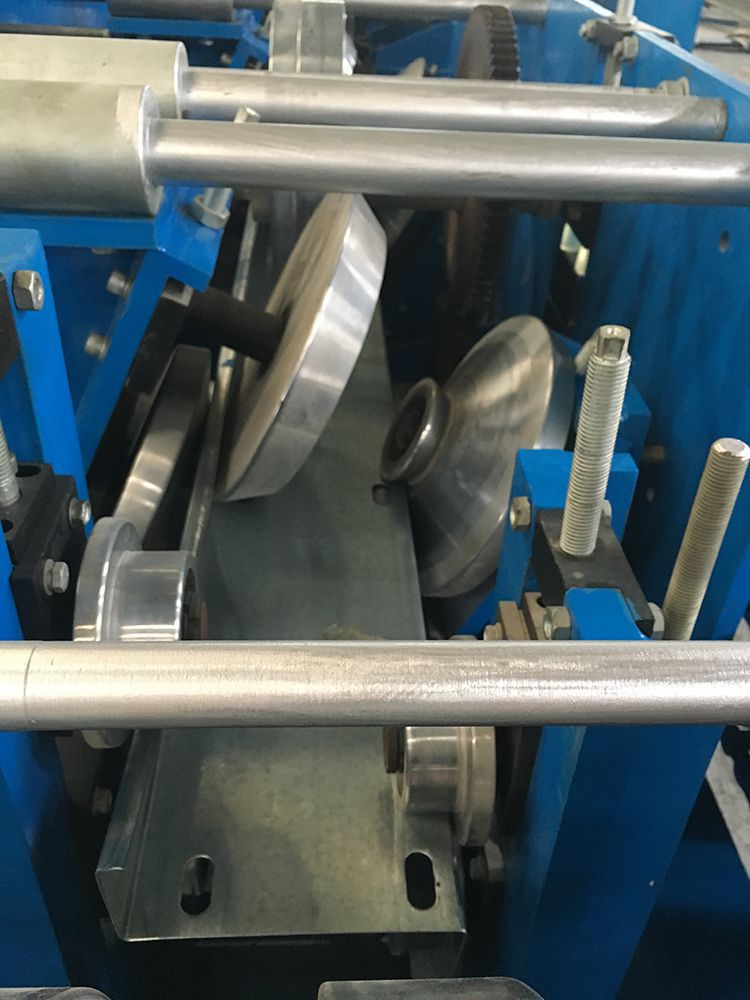

Ролики z-образного профиля изготавливаются из высококачественной подшипниковой стали GCr15 на токарных станках с ЧПУ и термообработкой. В качестве дополнительной опции предлагается покрытие поверхности станка твердым хромом или черным оксидным покрытием. Сварная рама с направляющим роликом для подачи материала изготовлена из двутавровых балок 400#.
- Основной станок
- 3-х тонный ручной размотчик
- Автоматическое направляющее устройство
- Автоматическое устройство для изменения формы

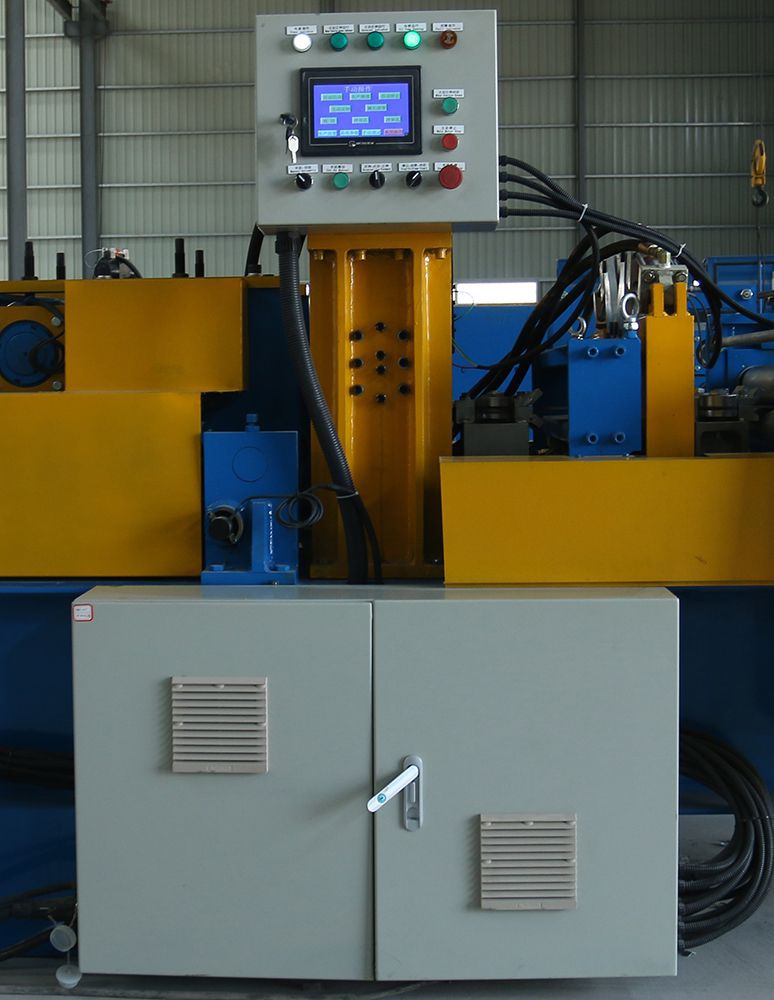

- Компьютерная система управления с ПЛК и сенсорным экраном (бренд: Schneider)
- Гидравлическая система

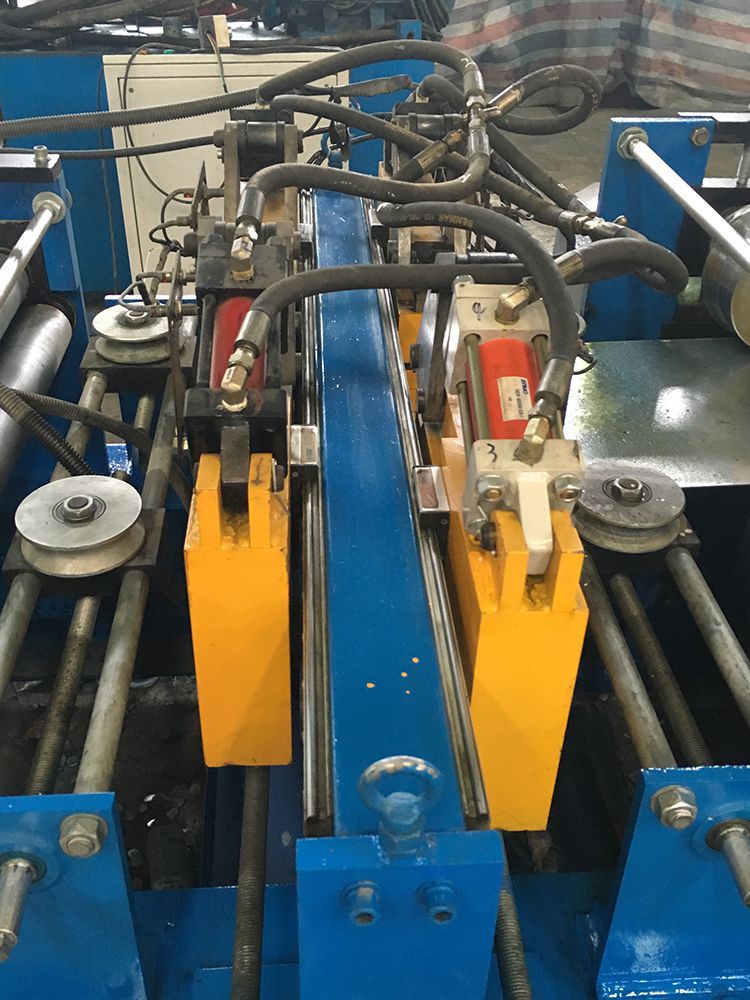

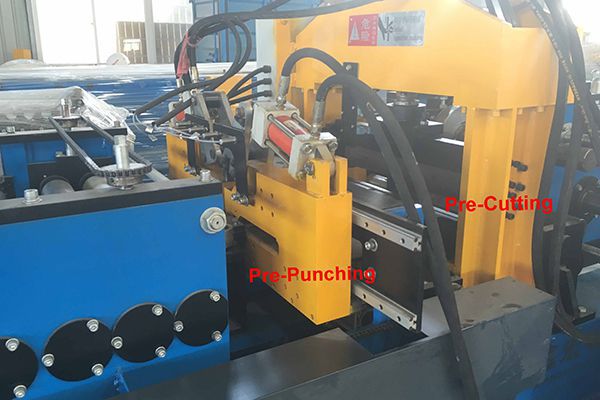

- Устройство для предварительной пробивки отверстий (размер отверстий определяется покупателем самостоятельно)
- Устройство для надрезки (можно добавить устройство для последующей резки)

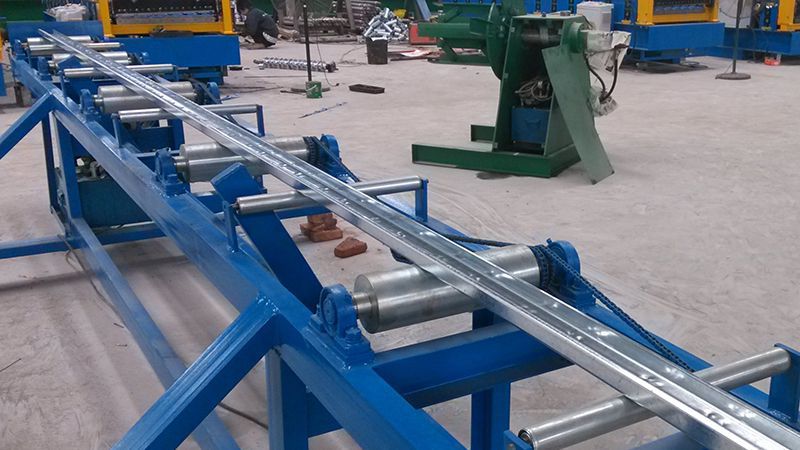

- Стол для выдачи готового продукта
- Руководство по эксплуатации
