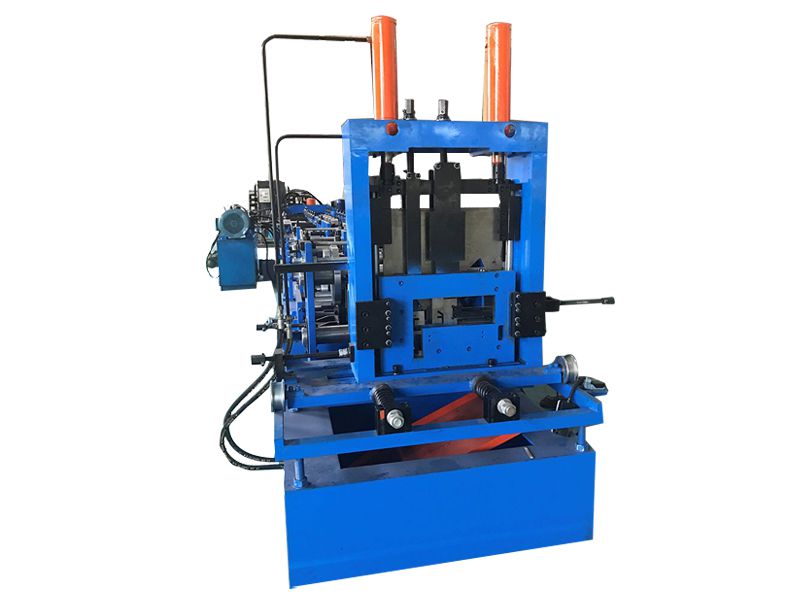

Автоматический станок для производства C/Z профиля

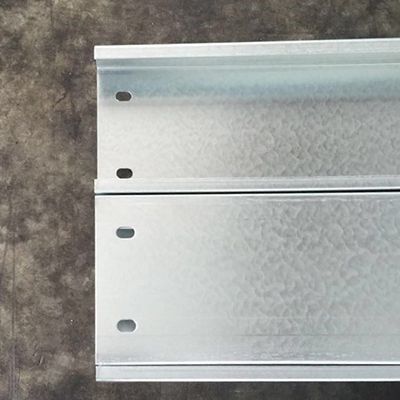

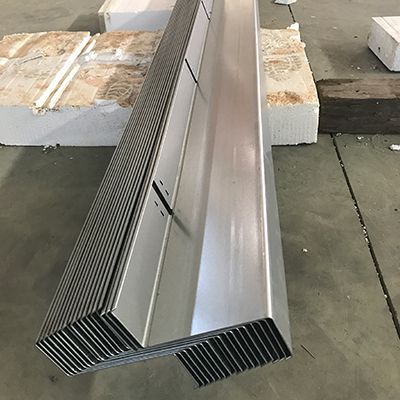

Автоматическая профилегибочная машина для производства C/Z профиля - это полностью автоматическая система для создания C-образных и Z-образных профилей, оборудованная автоматической системой смены заготовок. Данный формовоный станок позволяет изготавливать C-образные профили шириной от 80 до 300 мм и Z-образные профили шириной от 100 до 300 мм.
Особенности- Переналадка в течение 1 минуты для различных производственных объемов.
- Изменение размера без снятия роликов или прокладок
- Дополнительно можно проделать отверстие в любом положении профиля
Модель | C80-300/Z100-300 |
Габариты | 7800*1700*1600 мм |
Мощность гидравлического двигателя | 22 кВт |
Этапы формования | 13 этапов + 3 этапа для изменения формы |
Скорость формования | 8 м/мин, 16 м/мин, 25 м/мин |
Напряжение | 380В/50Гц/3 фазы |
Эффективная ширина | C: 80-300 мм Z:100-300 мм |
Высота фланца профиля | C: 40-100 мм Z: 50-100 мм |
Кромка C/Z-образного профиля | 10-20 мм |
Толщина материала | 1.2-3.0 мм |
Система управления | Управление с помощью ПЛК |
Ролики | Сталь Gcr15 с термообработкой, поверхность роликов покрыта твердым хромом |
Материал вала | Сталь 40Cr |
Материал инструмента для пробивки отверстий | Cr12Mov |
Материал резака | Cr12Mov |
-
-

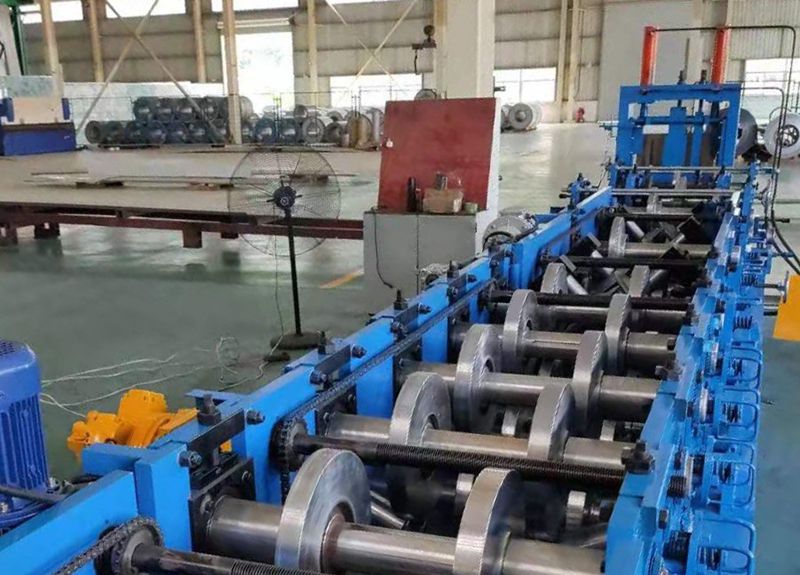

Ролики изготавливаются из высококачественной подшипниковой стали GCr15 на токарных станках с ЧПУ и термообработкой. В качестве дополнительной опции предлагается покрытие поверхности станка твердым хромом или черным оксидным покрытием. Сварная рама с направляющим роликом для подачи материала изготовлена из двутавровых балок 400#.

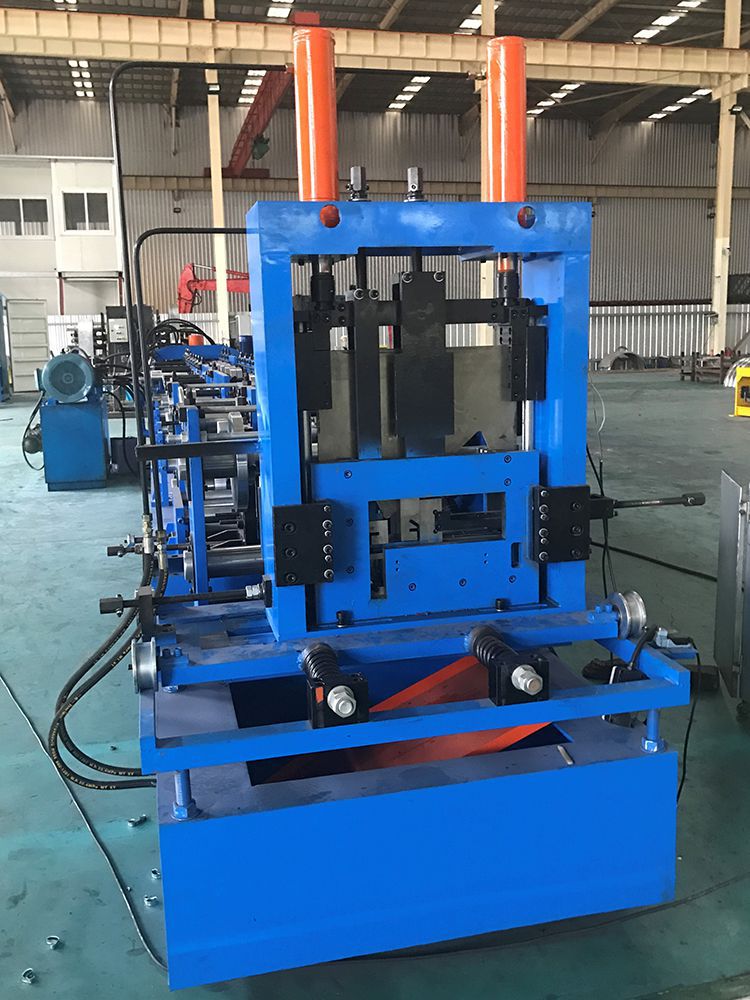

- Основной станок
- 3-х тонный ручной размотчик
- Автоматическое направляющее устройство
- Автоматическое устройство для изменения формы

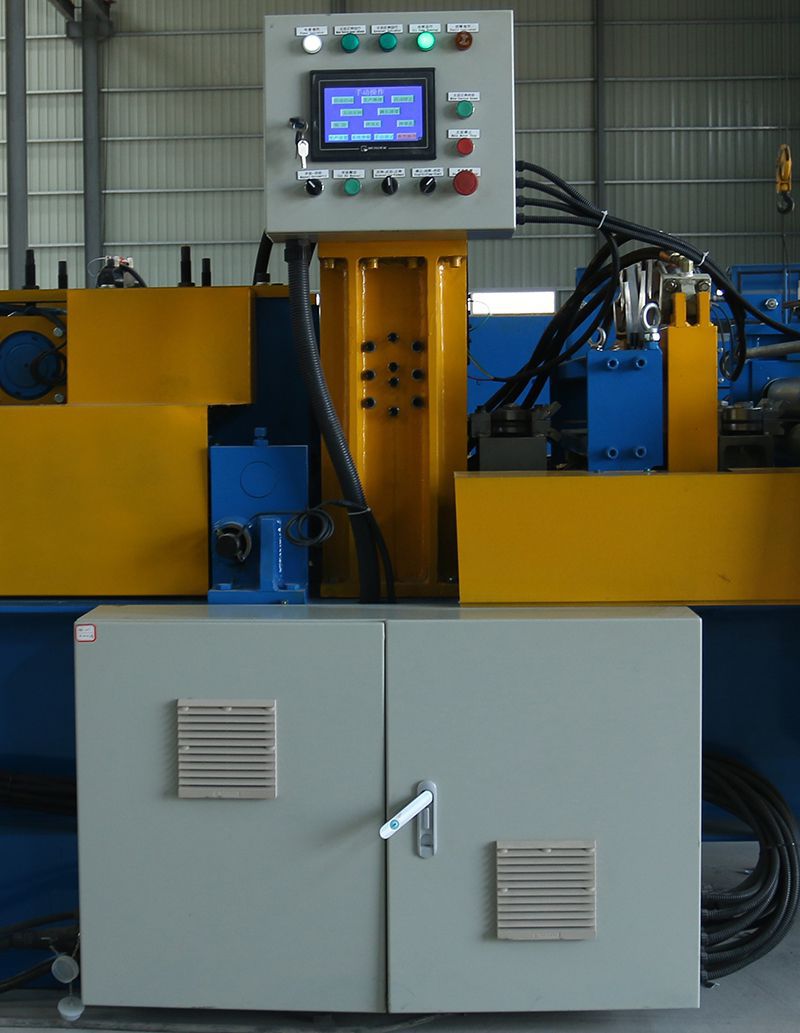

- Компьютерная система управления с ПЛК и сенсорным экраном (бренд: Schneider)
- Гидравлическая система
- Устройство для предварительной пробивки отверстий (размер отверстий определяется покупателем самостоятельно)
- Устройство для надрезки (можно добавить устройство для последующей резки)
- Стол для выдачи готового продукта
- Руководство по эксплуатации
