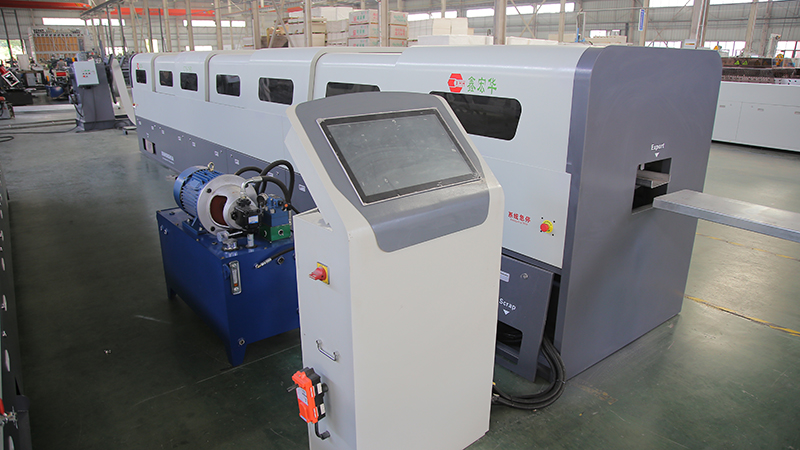

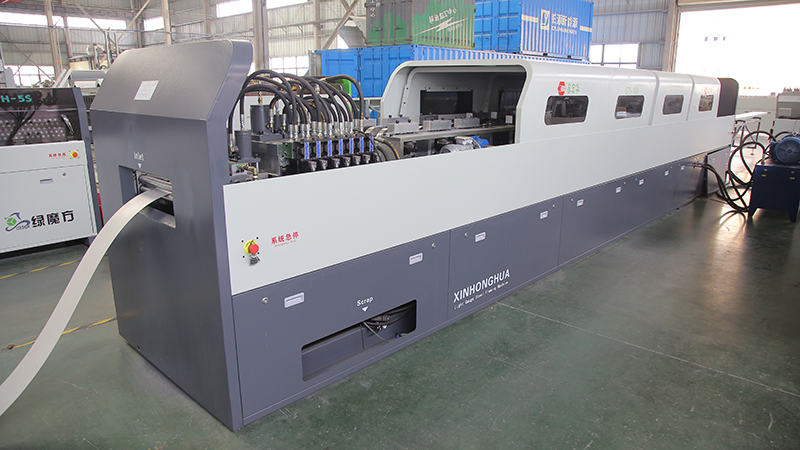

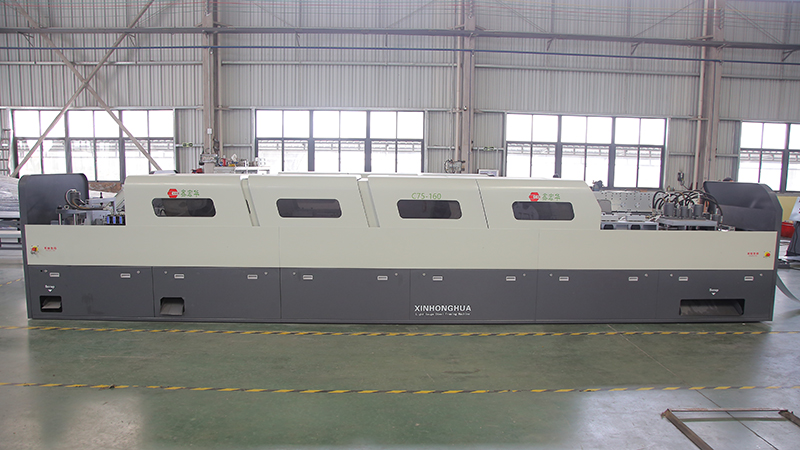

Станок для производства профилей ЛСТК, XHH-C75-160
Наш станок для производства профилей ЛСТК XHH-C75-160 был разработан как универсальное производственное решение и способен эффективно производить тяжелые и широкие каркасные конструкции и стальные фермы. Он отлично подходит как для коммерческого, так и для бытового производства стального профиля шириной от 0.75 до 1.6 мм и толщиной от 0.6 до 1.5 мм.
Модель | C75-89-100-140 |
Габариты | 8000*1600*1900 мм |
Главный серводвигатель | 14 кВт |
Гидравлический двигатель | 11 кВт |
Этапы формования | 17 этапов |
Скорость формования | 35 м/мин (без штамповки и резки) |

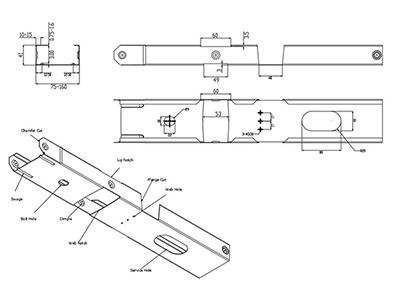

Эффективная ширина C-образного канала | 75 мм, 89 мм, 100 мм, 140 мм |
Высота фланца | 41 мм |
Кромка | 10 мм |
Толщина материала | 0.6-1.5 мм |
Допуск при резке и штамповке | ±1 мм |
Допуск при формовании | ±1 мм |
Система управления | Компьютерная система управления IPC |
Ролики | Cr12 |
Материал вала | 40Cr |
Материал инструмента для пробивки отверстий | Cr12Mov |
Материал резака | Cr12Mov |
-
-

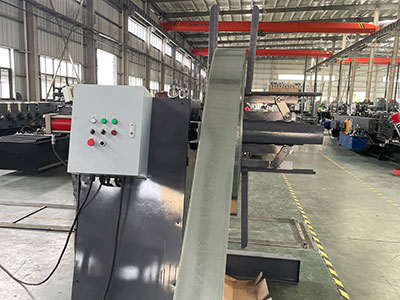

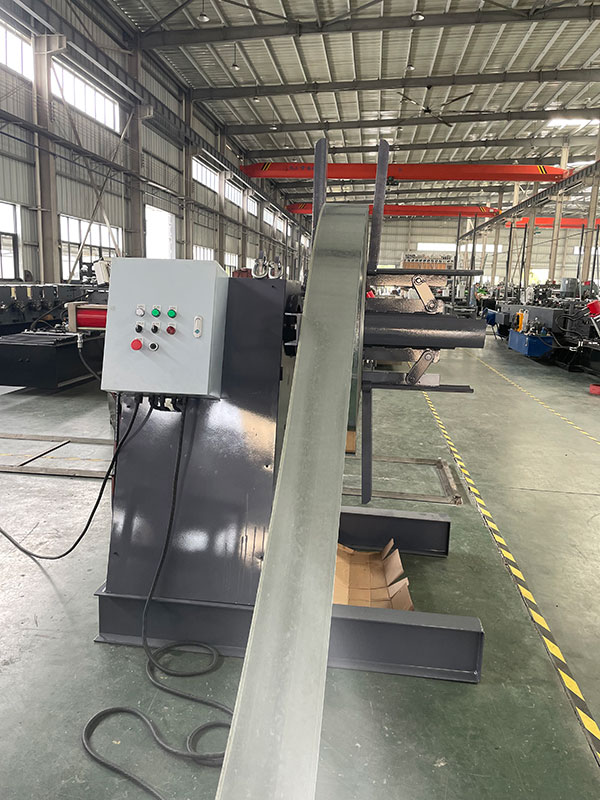

Размотчик
- Автоматическое пусконаладочное устройство с приводом от двигателя преобразователя
- Ширина полосы: ≤500 мм
- Наружный диаметр рулона: ≤1300 мм
- Номинальная нагрузка: 3 тонны
- Мощность главного двигателя: 4 кВт
- Ширина материала: 50-500 мм
- Внутренний диаметр: 450-530 мм
-
-

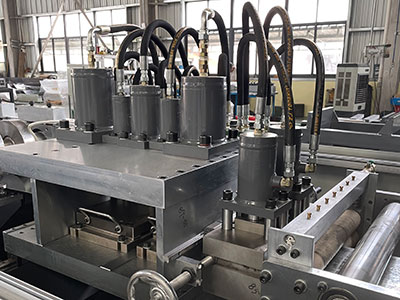

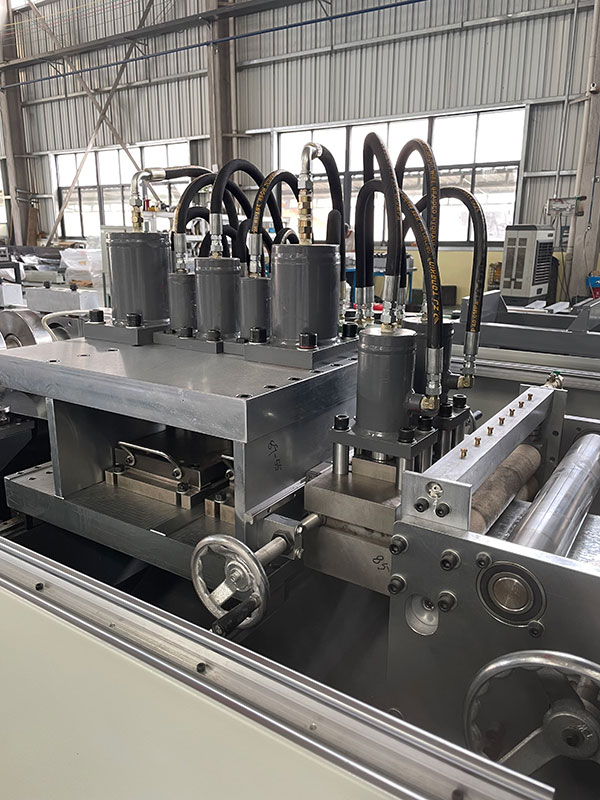

Гидравлический штамп для резки и штамповки
- Способ штамповки: пред- и пост-штамповка
- Материал штампа: Cr12MoV
- Способ резки: формовочный резак, вырубные ножницы с тремя лезвиями
- Материал лезвия: Cr12MoV
- Обработка поверхности: полуобработка на станке с ЧПУ, вакуумная обработка до 58-60HRC, чистовая обработка на станке с ЧПУ
-
-

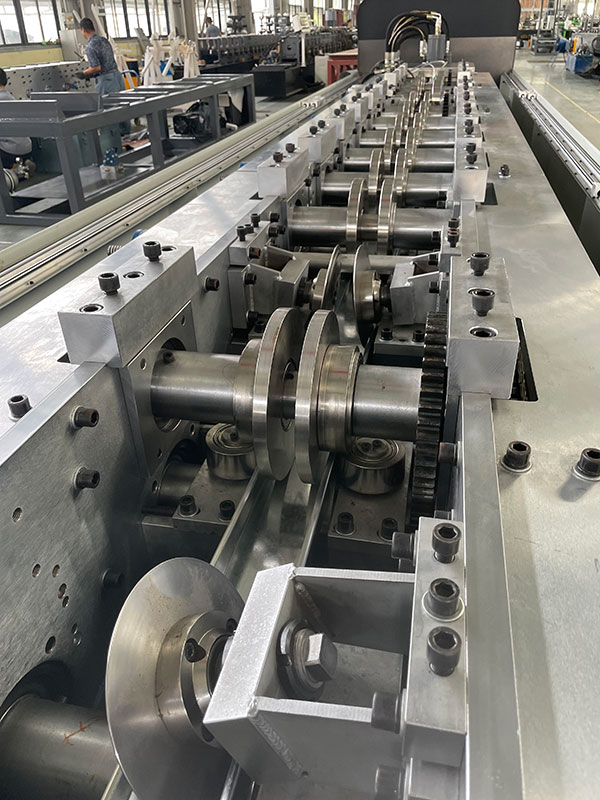

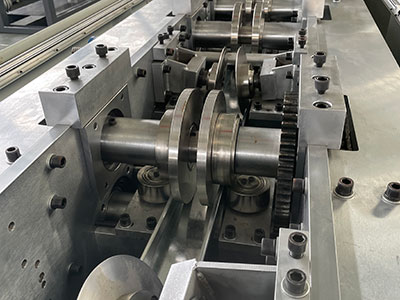

Формовочный ролик
- Материал: Cr12
- Полуобработка на станке с ЧПУ, вакуумная термообработка 60-62 HRC, чистовая обработка на станке с ЧПУ до точности 5, нанесение покрытия из твердого хрома.
-
-

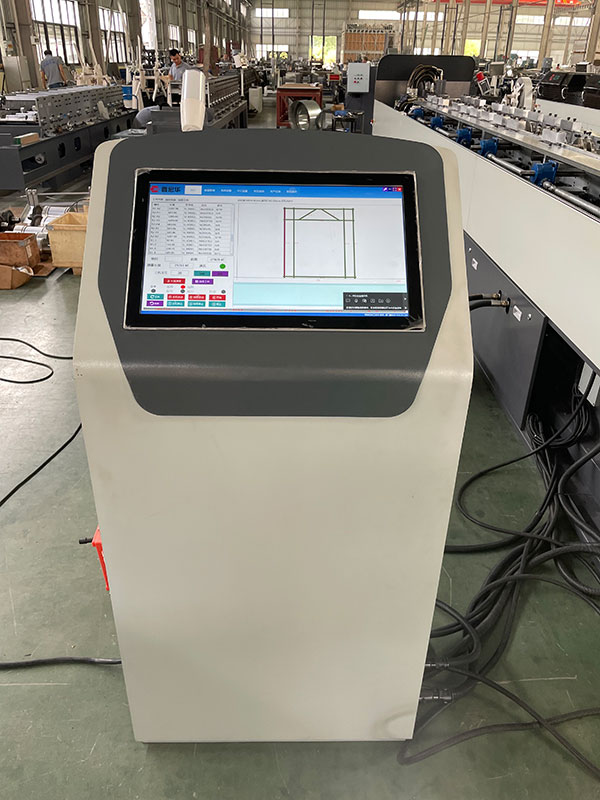

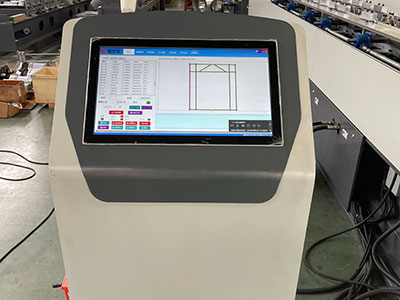

Система управления
- Контроллер IPC 1 комплект
- Контроллер с ПЛК 1 комплект
- Программное обеспечение для управления ЧПУ
- Контроль положения штамповки
- Управление положением реза
- Контроль количества производственной партии
- Контроль количества деталей партии
- Мониторинг в режиме реального времени во время производства
- Дистанционное управление и техническое обслуживание
- Основной станок
- 3-х тонный элетрический размотчик
- Система серводвигателей
- Компьютерная система управления IPC (ноутбук Lenovo)
- Производственное программное обеспечение (1 комплект)
- Программное обеспечение для проектирования Vertex, пожизненная лицензия

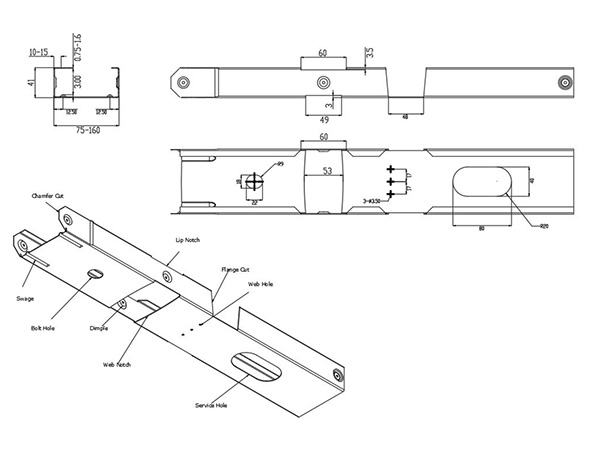

- Гидравлическое автоматическое устройство для пробивки отверстий (Создание насечки на полотне/кромке, обжимка, создание сервисного отверстия, фаски, углубления, отверстия для болта)
- Гидравлическое устройство для пострезки (материал: Cr12Mov)
- Автоматическое печатающее устройство
- Стол для выдачи готового продукта (4 м)
